玻纤粉添加量；
大多数产品中添加玻璃纤维粉添加量7-25%，有效增加拉伸屈服强度、拉伸断裂应变、弯曲强度、弯曲应力与冲击强度等。

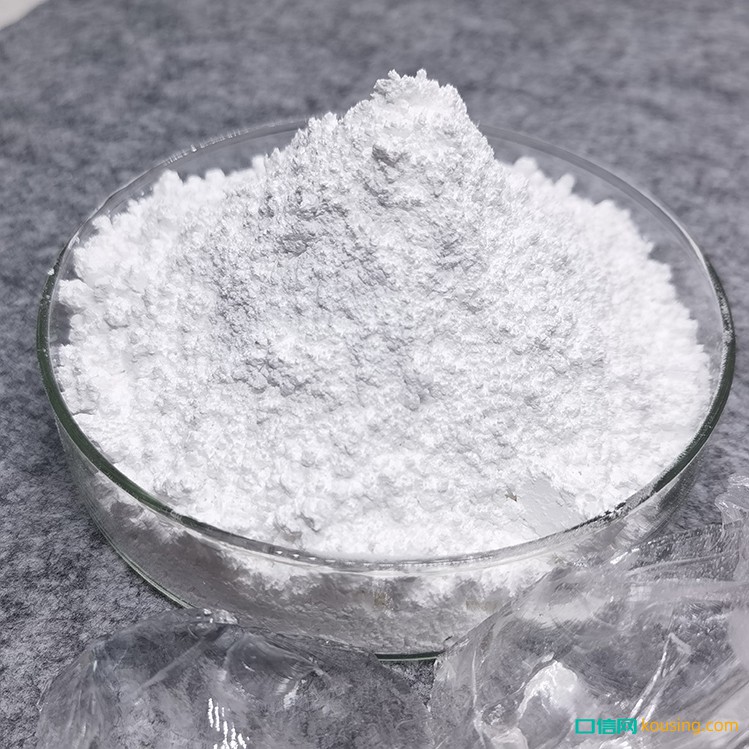

玻璃纤维粉是什么？
玻纤粉是由高强度玻璃纤维经过短切后放入特制分散机打散，确保纤维无缠绕结团后进入研磨机粉碎，超微新材尽可能保障纤维粉的纤维完整与纤维数量，磨粉后经过表面改性处理，可用于树脂、橡胶、塑料、硅胶、涂料等产品中增加抗拉强度防裂。
玻纤粉使用高强度玻璃丝制作，粉末白度于96%-97%、断裂伸长率3.1%、粒径10-23μm、长径比37-52、抗拉强度3200Mpa、收缩率（400℃）0.04%几乎无收缩，密度2.2T/m³以上均为产品实测，超微玻璃纤维粉性能优异支持定制欢迎来电咨询。
挤塑怎样加入玻璃纤维粉；
玻璃纤维粉可直接添加到塑料颗粒中制成母料后填充使用，或者与塑料颗粒充分混合后直接熔料进行挤塑，直接挤塑与制成母料填充效果略差，使用玻璃纤维粉需要再搅拌机中添加10%充分搅拌15-20分钟，添加部分粘结剂即可喂料生产。
有效提高各类材料的拉伸强度（PP为例）；
PP中添加10%玻璃纤维晶须粉和未添加的PP对比效果明显，经检测添加玻璃纤维样品单丝拉伸强度提高20-22%，填充后拉丝表面光泽度、平整度完好，局部有轻微柱状凸起，可用于各类材料中提高拉伸、抗裂、抗冲击等性能。
玻璃纤维粉增强原理；
胶体中添加玻璃纤维粉属于无机材料可在有机物之间产生粘合性能，玻璃纤维粉可在胶体中生成Si.0.Si化学键，可与有机基团产生聚合反应称为聚合物，在两种物质界面出起到架桥的作用。
玻璃纤维粉填充后形成多维网状结构分散到胶体内部，增加整体拉力使有机物整体有效增强，玻璃纤维粉有优秀的弯折抗疲劳性能，可增加材料耐弯曲降低动态疲劳性，填充还可增加耐光、耐腐蚀、耐火、耐老化的效果。
